Productgegevens
Plaats van herkomst: China
Merknaam: Screate DALA
Modelnummer: F4010-k
Betaling en verzendvoorwaarden
Min. bestelaantal: Onderhandelbaar
Prijs: Negotiable
Verpakking Details: standaardverpakking, op verzoek van de klant
Levertijd: 7 - 15 werkdagen
Betalingscondities: T/T, enz.
Metingsgegevens: |
diameter en ovaliteit, knobbel en nek |
Toepassing: |
Elektrische draden en kabels, stalen draden, geëmailleerde koperdraad, enz. |
Meting: |
0.3~10 mm |
Herhaalbaarheid: |
± 0,2 μm |
Frequentie: |
10 kHz/as |
Grootte: |
275*242*60 mm |
Werkende energiebron: |
24V ± 10% 40VA |
Communicatie: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Metingsgegevens: |
diameter en ovaliteit, knobbel en nek |
Toepassing: |
Elektrische draden en kabels, stalen draden, geëmailleerde koperdraad, enz. |
Meting: |
0.3~10 mm |
Herhaalbaarheid: |
± 0,2 μm |
Frequentie: |
10 kHz/as |
Grootte: |
275*242*60 mm |
Werkende energiebron: |
24V ± 10% 40VA |
Communicatie: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Met een meetherhaalbaarheid van ± 0,2um is F4010-k veelzijdig, toepasbaar op verschillende materialen zoals elektrische draad en kabel, stalen draad, geëmailleerde koperdraad, medische buizen, 3D-filament,enzovoort..

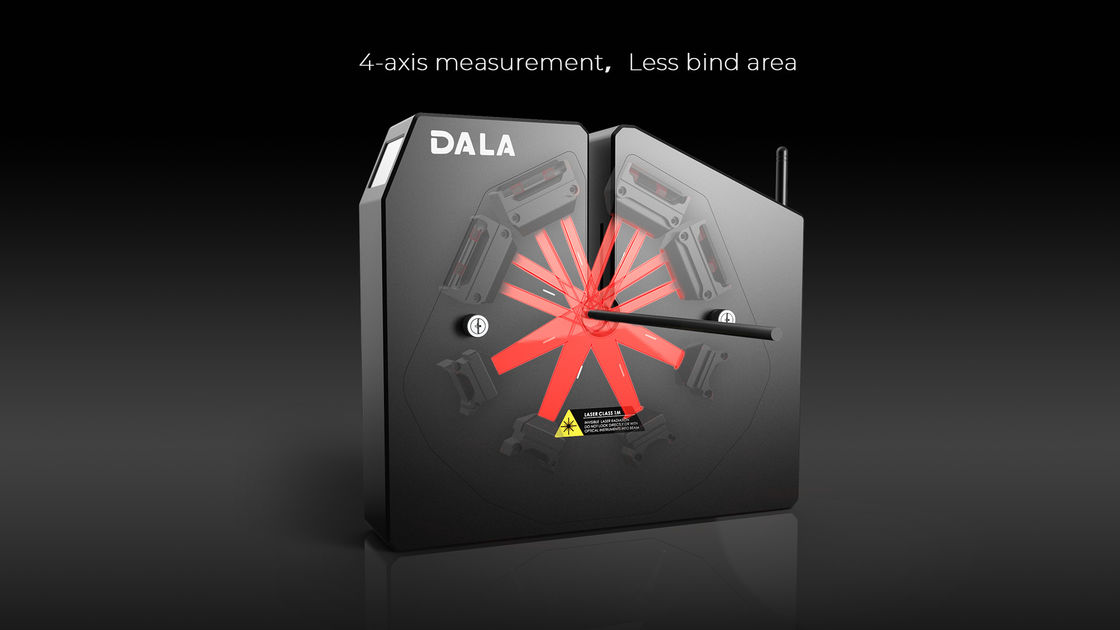

Meer-assige hoge snelheidsmeting, gegevensverzameling is uitgebreider en nauwkeuriger, hoge bemonsteringsfrequentie van 10KHz/seconde/as, 4-assige meetoplossing,de draad- en buisomstandigheden werkelijk weerspiegelen.
| Model | F4010-K |
|---|---|
| Achsen | 4 assen |
| Metingsgegevens | diameter en ovaliteit, knobbel en nek |
| Frequentie | 10 kHz/as |
| Meetbereik | 0.3~10 mm |
| Herhaalbaarheid(1) | ± 0,2 μm |
| Precisiteit(2) |
Diameternauwkeurigheid:±(0,001+0,01%*D) mm ovalatie nauwkeurigheid: < 0,5 mm: ± 0,004 mm ≥ 0,5 mm: ±2 ((0,001+0,01%*D) mm |
| Min defecthoogte | 0.01 mm |
| Min. defectlengte(3) | 0.2 mm ((draad snelheid120m/min) 0.8mm ((draad snelheid500m/min) |
| Grootte | 275*242*60 mm |
| Werkende energiebron | 24V ± 10% 40VA |
| Werktemperatuur | 5°C tot 50°C |
| Afbeelding | LED-display |
| Communicatiehaven |
Standaard:WIFI,RS485 MODBUS RTU,CAN |
| Elektrische poort | Standaard: digitale uitgang ((relay), digitale ingang, analoge ingang, encoder pulse input port Optie:PI-feedbackcontrole(4) |
| Gegevensverzameling en -analyse | beschikbaar (optie DS14 ZT display- en besturingssysteem,DMS1000) |
| Alarm voor overmatige tolerantie | beschikbaar |
| Doorzichtige modus | beschikbaar |
Opmerking:
(1) instellen schuifvenster als 100 ms, buitendiameter herhaalbaarheid van φ1 mm ronde staaf bij het meetcentrum gebied
(2) instellen schuifvenster als 100 ms, buitendiameter afwijking van φ1 mm ronde staaf op het meetgebied
(3) stelt de gemiddelde tijd van defectmeting in 0 ms, de minimale defectlengte die niet kan worden gemist op het meetgebied
(4) PI-feedbackcontrole is optioneel, maar moet bij bestelling worden besteld
