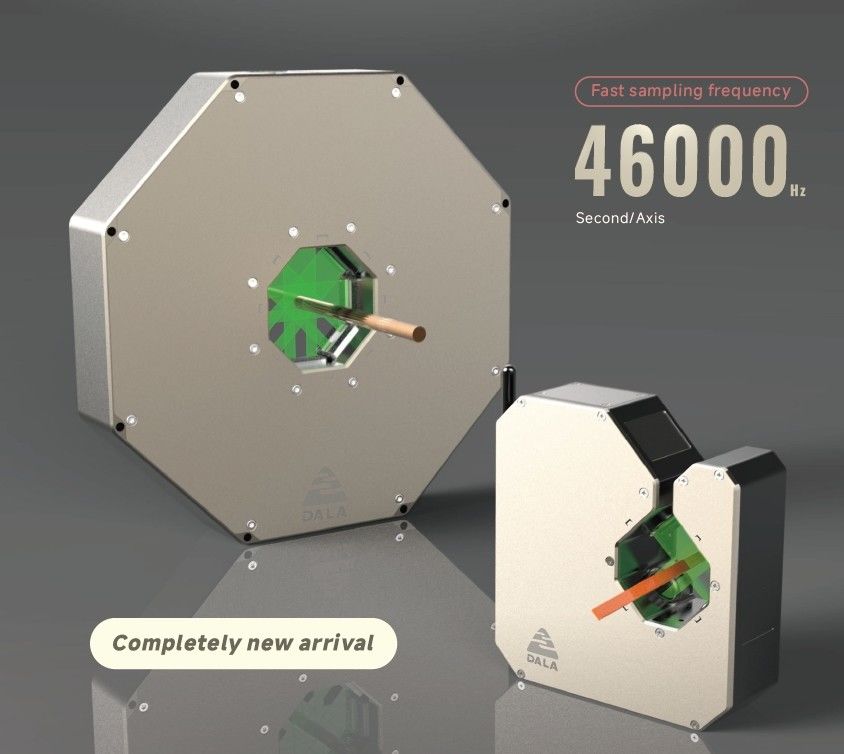

Productgegevens
Plaats van herkomst: China
Merknaam: Screate DALA
Modelnummer: TL-3000-serie
Betaling en verzendvoorwaarden
Min. bestelaantal: onderhandelbaar
Prijs: Negotiable
Verpakking Details: standaardverpakking, op verzoek van de klant
Levertijd: 7 - 15 werkdagen
Betalingscondities: T/T, enz.
Metingsgegevens: |
Diameter, ovaliteit, breedte, dikte, knobbeltjes en nekken |
Toepassing: |
ronde draad, vlakke draad, transparante draad, slang en staaf, enz. |
Meting: |
0.03~120 mm |
Werkende energiebron: |
24V ± 10% 40VA |
Communicatie: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Metingsgegevens: |
Diameter, ovaliteit, breedte, dikte, knobbeltjes en nekken |
Toepassing: |
ronde draad, vlakke draad, transparante draad, slang en staaf, enz. |
Meting: |
0.03~120 mm |
Werkende energiebron: |
24V ± 10% 40VA |
Communicatie: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
| Model | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Achsen | 2 assen | 2 assen | 4 assen | 2 assen |
| Meetbereik | 0.03~6 mm | 0.2~25 mm | 0.2~25 mm | 0.8~120 mm |
| Herhaalbaarheid | ± 0,03 μm(1) | ± 0,1 μm(2) | ± 0,1 μm(2) | ± 0,3 μm(3) |
| Precisiteit | ± 0,5 μm(4) | ± 2 μm(5) | ± 2 μm(5) | ± 5 μm(6) |
| Frequentie van de bemonstering | 46 kHz/as | 46 kHz/as | 46 kHz/as | 20 kHz/as |
| Grootte ((L*W*H) | 180*198*60 mm | 270*296*60 mm | 380*380*68 mm | 507*492*65 mm |
| Toepassing | ronde draad, vlakke draad, transparante draad, slang en staaf, enz. | |||
| Metingsgegevens | Diameter, ovaliteit, breedte, dikte, knobbeltjes en nekken | |||
| Stroomvoorziening | 24V ± 5%, max. 75W | |||
| Afbeelding | LED's | |||
| Communicatie-interface |
Standard:RS485 MODBUS RTU,CAN,WIFI Optie:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT, enz. |
|||
| Elektrische poort |
Standaard: Digitale output (relay), Digitale input, Analoog input encoder pulse input port. Optie: PI-feedbackcontrole, analoge uitgang(7) |
|||
| Aanpasbaarheid aan het milieu | Werken. | 0~50°C | ||
| Werken in het milieu. | 20~85% RH ((Geen condensatie) | |||
| Helderheid | gloeilamp, fluorescerende lamp 3000lx of minder | |||
| Vibratieweerstand | 10~55Hz volle amplitude 1,5 mm in XYZ-richting gedurende 2 uur | |||
| Schokweerstand | 10G/6ms | |||
| IP-klasse | IP65 | |||
| Analyse van de gegevensverzameling | DMS1000-metingssoftware,DS14 ZT-display- en besturingssysteem | |||
| Overtolleringswaarden | Ondersteuning | |||
| Doorzichtige modus | Ondersteuning | |||
NB:
(1) Stel het gemiddelde aantal keren op 1150 en meet de ±2σ-waarde van de ronde standaardstaaf met een diameter van 10 mm in het midden van het meetgebied.
(2) Voor een voorwerp met een diameter van 10 mm is de meetnauwkeurigheid ±2 mm wanneer het zich in het midden van 8*8 mm beweegt;
(3) Bij het plaatsen van de bestelling voor het apparaat moeten de controlemogelijkheden voor PI-feedback en de analoge uitgangsmogelijkheden worden besteld.
(4) Verplaats de φ1 mm ronde staaf in het meetgebied van 2*2 mm en voer de meetfout uit;
(5) Verplaats de ronde staaf van φ10 mm in het meetgebied van 8*8 mm en voer de meetfout uit;
(6) Verplaats de ronde staaf van φ40 mm in het meetgebied van 40*40 mm en voer de meetfout uit;
(7) De industriële communicatiemodule en de PI-feedbackcontrolemodule zijn vóór de fabriek geïnstalleerd, dus meld de vraag voordat u een bestelling plaatst.
